模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。
概述
S7-300
? 模塊化微型 PLC 系統，滿足中、小規模的性能要求
? 各種性能的模塊可以非常好地滿足和適應自動化控制任務
? 簡單實用的分布式結構和多界面網絡能力，應用十分靈活
? 操作方便，設計簡單，不含風扇
? 任務增加時可順利擴展
? 大量的集成功能，使它功能非常強勁
S7-300F
? 故障安全型自動化系統，可滿足工廠日益增加的安全需求
? 基于 S7-300
? 可連接配有安全型模塊的附加 ET 200S 和 ET 200M 分布式 I/O 站
? 通過采用 PROFIsafe 行規的 PROFIBUS DP 進行安全相關通信
? 標準模塊另外也可用于非安全相關應用
應用
S7-300

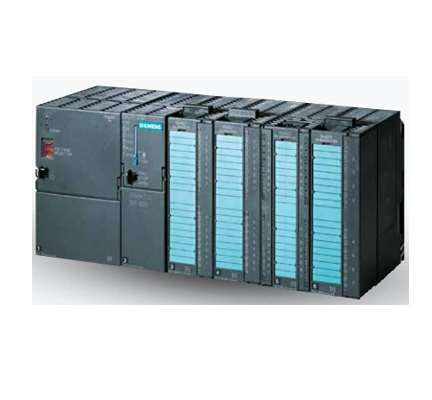

SIMATIC S7-300 是模塊化的微型 PLC 系統，可滿足中、低端的性能要求。
模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。
SIMATIC S7-300 的應用領域包括：
? 特殊機械，
? 紡織機械，
? 包裝機械，
? 一般機械設備制造，
? 控制器制造，
? 機床制造，
? 安裝系統，
? 電氣與電子工業及相關產業。
多種性能等級的 CPU，具有用戶友好功能的全系列模塊，可允許用戶根據不同的應用選取相應模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。
SIMATIC S7-300 是一個通用的控制器：
? 具有高電磁兼容性和抗震性，可更大限度地用于工業領域。
S7-300F
SIMATIC S7-300F 故障安全自動化系統可使用在對安全要求較高的設備中。其可對立即停車過程進行控制，因此不會對人身、環境造成損害。
S7-300F 滿足下列安全要求：
? 要求等級 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801
? 安全要求等級 SIL 1 - SIL 3 符合 IEC 61508
? 類別 1 - 4 符合 EN 954-1
另外，標準模塊還可用在 S7-300F 及故障安全模塊中。因此它可以創建一個全集成的控制系統，在非安全相關和安全相關任務共存的工廠中使用。使用相同的標準工具對整個工廠進行組態和編程。
設計
S7-300
一般步驟
S7-300自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。
一個系統包含下列組件：
? CPU：
不同的 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。
? 用于數字量和模擬量輸入/輸出的信號模塊 (SM)。
? 用于連接總線和點對點連接的通信處理器 (CP)。
? 用于高速計數、定位（開環/閉環）及 PID 控制的功能模塊（FM）。
根據要求，也可使用下列模塊：
? 用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。
? 接口模塊 (IM)，用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)。
通過分布式中央控制器 (CC) 和 3 個擴展裝置 (EU)，SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行，并且無需風扇。
? SIPLUS 模塊可用于擴展的環境條件：
適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為 IP20 機柜內使用時，可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 IP65 外殼。 設計
簡單的結構使得 S7-300 使用靈活且易于維護：
? 安裝模塊：
只需簡單地將模塊掛在安裝導軌上，轉動到位然后鎖緊螺釘。
? 集成的背板總線：
背板總線集成到模塊里。模塊通過總線連接器相連，總線連接器插在外殼的背面。
? 模塊采用機械編碼，更換極為容易：
更換模塊時，必須擰下模塊的固定螺釘。按下閉鎖機構，可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。
? 現場證明可靠的連接：
對于信號模塊，可以使用螺釘型、彈簧型或絕緣刺破型前連接器。
? TOP 連接：
為采用螺釘型接線端子或彈簧型接線端子連接的 1 線 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。
? 規定的安裝深度：
所有的連接和連接器都在模塊上的凹槽內，并有前蓋保護。因此，所有模塊應有明確的安裝深度。
? 無插槽規則:
信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。
